آموزش کارکرد فلزیاب GPR

آموزش کارکرد فلزیاب GPR یا رادار نفوذی زمین، تکنولوژی پیشرفته‌ای است که برای تصویربرداری از زیر سطح زمین استفاده می‌شود. این دستگاه‌ها با ارسال امواج رادیویی به داخل زمین و دریافت امواج بازتاب شده، تصویری از لایه‌های زیرین زمین ایجاد می‌کنند. این تصاویر می‌توانند به شناسایی اجسام مدفون، حفره‌ها، لوله‌ها و سایر ساختارهای زیرزمینی کمک کنند. در ادامه به بررسی و آموزش کارکرد فلزیاب GPR می پردازیم.

GPR مخفف Ground Penetrating Radar به معنای رادار نفوذ کننده به زمین است. این فلزیاب تصویری با ارسال امواج رادیویی به داخل زمین و دریافت امواج بازتاب شده، تصویری از زیر سطح زمین ارائه می‌دهند. از GPR برای پیدا کردن اشیاء مدفون، حفره‌ها، لوله‌ها و دیگر ویژگی‌های زیرزمینی استفاده می‌شود.

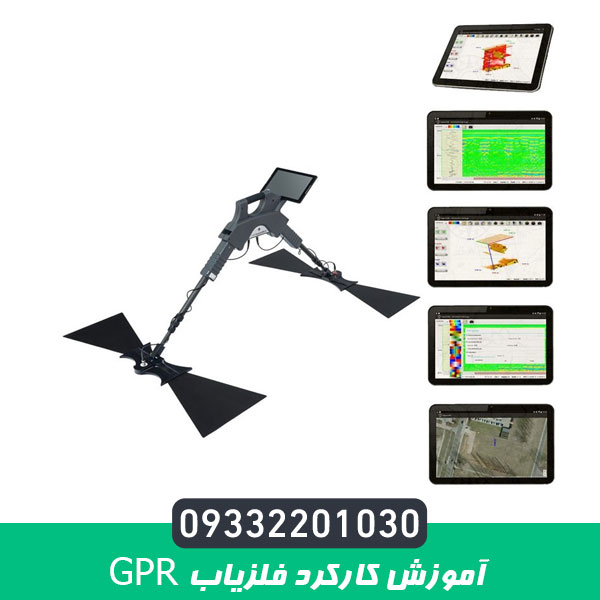

دستگاه اسکنر Gepard GPR 3D یک رادار نفوذ به زمین (Ground Penetrating Radar) با قابلیت سه‌بعدی است، که برای شناسایی و مکان‌یابی اشیاء و ساختارهای مدفون در زیر زمین طراحی شده است. این فلزیاب پیشرفته، محصول شرکت OKM، یکی از معروف‌ترین تولیدکنندگان تجهیزات جستجو و کاوش در جهان، می‌باشد.

معرفی دستگاه فلزیاب جی پی آر

Gepard GPR قادر است تا عمق زیادی از خاک نفوذ کند و با استفاده از امواج رادیویی، ساختارهای زیرزمینی مثل خطوط لوله، فاضلاب، حفره‌ها، تونل‌ها و موارد دیگر را به همراه محل دفن فلزات و فضاهای خالی و سایر اجسام مخفی شناسایی نماید. این توانایی برای متخصصان باستان‌شناسی، شرکت‌های مهندسی، نظامیان و همچنین کاوشگران حرفه‌ای بسیار ارزشمند است.

یکی از ویژگی‌ های برجسته فلزیاب اسکنر Gepard GPR 3D، قابلیت ایجاد تصاویر سه‌بعدی از اشیاء و ساختارهای زیر زمین است. کاربر با استفاده از این اسکنر می‌تواند به تصویری واضح از اجسام مدفون دست یابد و با تحلیل داده‌های اسکن شده، موقعیت دقیق و ابعاد اشیاء را تعیین کند.

فلزیاب جی پی آر دارای یک صفحه نمایش برای نمایش نتایج به صورت زنده است و می‌تواند اطلاعات را برای تحلیل و بررسی‌های بیشتر به کامپیوتر منتقل کند. همچنین، Gepard GPR مجهز به نرم‌افزاری برای پردازش داده‌ها و ایجاد تصاویر ۳D است که به کاربران اجازه می‌دهد تا با دقت بیشتری به تجزیه و تحلیل مناطق مورد نظر بپردازند.

مشخصات فنی دستگاه اسکنر Gepard GPR 3D عبارتند از:

• ابعاد (H x W x D): 450 x 260 x 130 میلی متر
• وزن: تقریبا ۱.۶ کیلوگرم
• ولتاژ ورودی (حداکثر): ۸.۴ V DC / 1.0 A
• دمای کارکرد: ۲۰- تا ۵۵ درجه سانتی گراد
• دمای نگهداری: ۲۵- تا ۶۰ درجه سانتی گراد
• ضد آب: دستگاه ضد آب نیست
• زمان عملیات: تقریبا ۴ ساعت
• رطوبت هوا: ۵ تا ۷۰ درصد
• بازخورد: صوتی، تصویری
• نوع حفاظت: IP 20
• فناوری انتقال داده: WiFi، ۲.۴ گیگاهرتز
• محدوده فرکانس انتقال: ۶۰ تا ۳۰۰ مگاهرتز
• تنظیمات زمان‌بندی / نمونه ‌برداری: ۴ سطح
• اندازه سیکل کامل: ۹ بر ثانیه

اصول کارکرد فلزیاب GPR

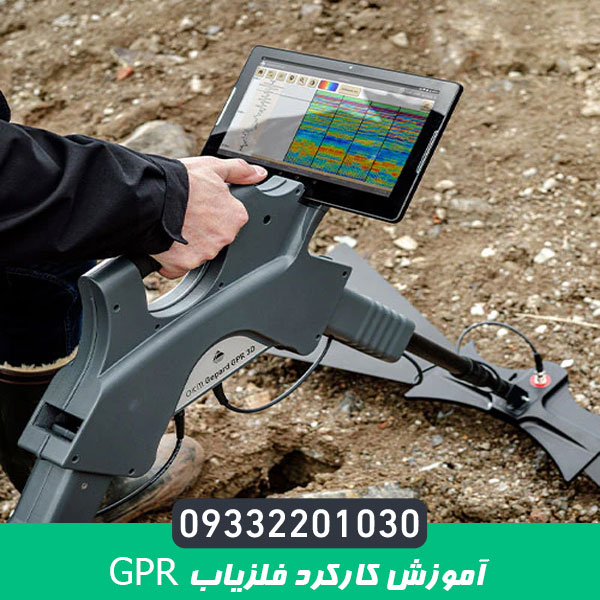

داده‌های اندازه‌گیری شده توسط Gepard GPR بلافاصله و بدون وقفه به یک تبلت اندروید منتقل می‌شوند. در این تبلت، نرم افزار مخصوصی نصب شده است که اطلاعات دریافتی را از طریق اتصال وای‌فای پردازش کرده و آن‌ها را به صورت زنده روی صفحه نمایش به نمایش می‌گذارد.

در نتیجه، Gepard GPR یک ابزار تحقیقاتی بسیار کاربردی و دقیق است که به کاربران امکان می‌دهد تا با استفاده از آخرین فناوری‌ها، به کاوش و اکتشاف زمین‌شناسی با کیفیت بالا بپردازند.

• ارسال پالس‌های رادیویی: دستگاه GPR پالس‌های کوتاهی از انرژی رادیویی را به داخل زمین ارسال می‌کند.
• برخورد با اجسام: این پالس‌ها با برخورد به اجسام یا تغییرات در لایه‌های زمین، بازتاب می‌شوند.
• دریافت و پردازش سیگنال‌ها: دستگاه گیرنده، این سیگنال‌های بازتاب شده را دریافت کرده و آن‌ها را به اطلاعات قابل تفسیر تبدیل می‌کند.
• ایجاد تصویر: با پردازش داده‌ها، یک تصویر دو بعدی یا سه بعدی از زیر سطح زمین ایجاد می‌شود.

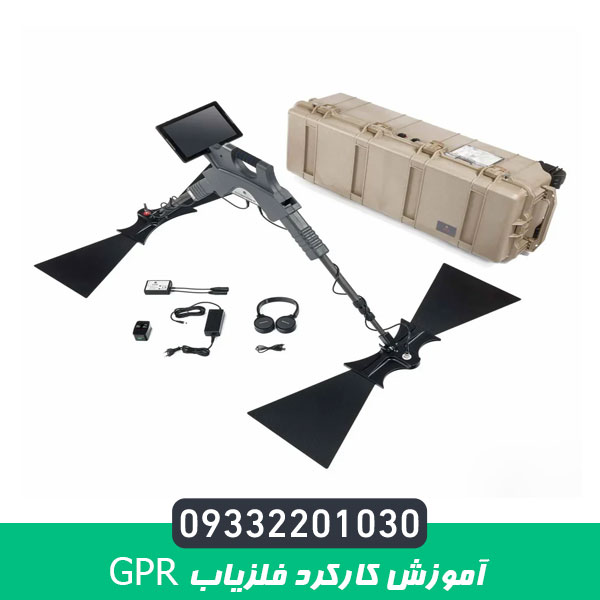

اجزای اصلی یک دستگاه GPR شامل موارد زیر است:

با استفاده از این نرم افزار، کاربران می‌توانند از گزینه‌هایی چون ادغام داده‌های GPS یا همگام‌سازی با نقشه‌های گوگل بهره ببرند، که این ویژگی به ذخیره‌سازی دقیق موقعیت‌های اسکن‌شده و جزئیات مربوط به آن‌ها کمک می‌کند.

همچنین، امکان فیلتر کردن خودکار نتایج اسکن وجود دارد، که باعث بهبود دقت یافته‌ها و سهولت در پیدا کردن اشیاء و ساختارهای مخفی می‌شود. برای ثبت اطلاعات تکمیلی در مورد هر اسکن، امکان وارد کردن یادداشت‌ها نیز فراهم است.

• قسمت اصلی کنترل دستگاه
• قسمت دریافت GPR با 2 آنتن مثلث شکل
• قسمت فرستنده GPR با 2 آنتن مثلث شکل
• دو عدد شفت تلسکوپی
• یک عدد تبلت با سیستم اندروید
• کیف ضد آب و مقاوم در برابر ضربه
• هدفون بلوتوث
• آداپتور شارژ و منبع انرژی
• آداپتور مسافرتی
• دفترچه راهنمای کاربر

میله تلسکوپی در آموزش کارکرد فلزیاب GPR

• ابعاد (H x W x D): 70 x 60 x 590–1630 میلی‌متر
• وزن: 0.80 کیلوگرم
• دمای کارکرد: 20- تا 55 درجه سانتی گراد
• دمای نگهداری: 25- تا 60 درجه سانتی گراد
• ضد آب: نیست
• رطوبت هوا: 5 تا 70 درصد
• نوع حفاظت: IP 20
• باتری داخلی: 7.26 ولت / 2600 میلی آمپر ساعت

آنتن مثلث شکل در فلزیاب تصویری گپارد جی پی آر

• ابعاد (H x W x D): 1010 x 330 x 50 میلی متر
• وزن: 1.50 کیلوگرم
• دمای کارکرد: 20- تا 55 درجه سانتی گراد
• دمای نگهداری: 25- تا 60 درجه سانتی گراد
• ضد آب: نیست
• رطوبت هوا: 5 تا 70 درصد
• نوع حفاظت: IP 20

کاربردهای فلزیاب‌های GPR در گنج یابی

رادار نفوذی زمینی Gepard از یک فرکانس انتقال چندگانه استفاده می‌کند، که از 60 مگاهرتز تا 300 مگاهرتز شروع می‌شود، که توسط آنتن‌های قابل تنظیم تلسکوپی قابل استفاده می‌باشد. علاوه بر این، بسیاری از تنظیمات خودکار شما را برای بهینه‌سازی بررسی‌های زمینی، بر روی انواع خاک‌ها پشتیبانی می‌کند، که این امکان کار با رادار زمینی فلزیاب جی پارد Gepard را بسیار آسان می‌کند. شما فقط عمق خود را تنظیم کرده و کار را شروع می‌کنید. از موارد کاربردهای فلزیاب جی پی آر میتوان به چند مورد اشاره نمود:

• باستان‌شناسی: کشف آثار باستانی مدفون
• زمین‌شناسی: مطالعه لایه‌های زمین و شناسایی منابع آب
• مهندسی عمران: بررسی زیرساخت‌ها، مانند لوله‌ها و کابل‌ها
• جرم‌شناسی: جستجوی اجسام مدفون شده
• کشاورزی: بررسی رطوبت خاک و شناسایی آفات

محدودیت‌های فلزیاب‌های GPR

• تداخل با امواج الکترومغناطیسی: امواج رادیویی، تلفن همراه و سایر منابع الکترومغناطیسی می‌توانند بر عملکرد دستگاه تاثیر بگذارند.
• نوع خاک: نوع خاک و میزان رطوبت آن بر عمق نفوذ و کیفیت تصویر تاثیرگذار است.
• هزینه بالا: تجهیزات GPR نسبتاً گران هستند.
• نکات مهم در استفاده از فلزیاب‌های GPR
• کالیبراسیون: قبل از استفاده، دستگاه باید به دقت کالیبره شود.
• انتخاب فرکانس مناسب: انتخاب فرکانس مناسب برای عمق مورد نظر بسیار مهم است.
• تفسیر داده‌ها: تفسیر تصاویر GPR نیاز به تخصص و تجربه دارد.
• شرایط محیطی: شرایط آب و هوایی و زمین‌شناسی بر عملکرد دستگاه تاثیرگذار است
